淺析:浮筒液位計在尿素裝置的運用故障分析及處理方案

來源:上海自儀一表廠作者:上海上儀表公司網址:http://www.shhzy3.cn
文章附圖

?描?述:

通過對浮筒液位計原理的分析,針對浮筒測量介質存在的易結晶堵塞的情況,提出了可行的解決方案,為國產化大化肥尿素解析水解系統液位準確測量及相同情況下的液位測量提供了解決方案和理論依據。寧夏石化公司三化肥裝置是集團公司在國內首套采用自 主技術建設、工藝技術全部實現國產化、主要設備的國產化 率達到95%以上、具有國際先進水平的大型氮肥生產裝置。 加強技術改造和消除裝置運行瓶頸的攻關,是公司三化肥裝 置負荷穩步提高,生產安全平穩的有力手段。裝置運行以來, 解析水解系統、高壓合成系統等關鍵設備浮筒液位計出現假 指示現象,導致高壓合成系統不能保證尿素成品質量,解析 水解系統循環排放環保指標不合格。 高壓系統、解析水解系統解析塔、水解塔液位控制系統 采用浮筒液(界)位變送器(如圖1所 示)測量設備液位的變化,測量液體為含有尿液、氨水、甲 胺液等混合介質。介質特性具有黏稠、懸浮物、易結晶的特點,在工作溫度低于132.7℃下,測量介質出現結晶狀態。

?????現場浮 筒液位計采用側連接方式,經常性地出現連接法蘭被結晶物 堵塞的現象,嚴重狀況下出現浮筒液位計扭力管被結晶物粘 連傳感器無法正常工作的狀況。浮筒測量原理及存在問題的改進方案SCDLC3000浮筒液(界)位變送器由浮筒測量室、測量機構、浮筒組成,利用杠桿原理和測應力的方法,通過 內浮筒所受的浮力變化量,使扭力管產生扭轉,使高精度的 傳感器獲取與物位變化一致的測量信號,再經專用電路轉換 成4~20mA 的標準信號輸出。主要部件作用及其工作原理 :杠桿的末端吊有內筒,內 筒隨介質的浮力變化而升降,這個浮力作用在杠桿上,杠桿 在浮力的作用下,帶動與傳力芯軸相連接的扭桿轉動,扭桿 的一端壓迫稱重傳感器產生微小的形變,傳感器將形變位移 量轉換成電信號,再經信號處理及轉換電路轉換成4~20mA 標 準信號輸出,即完成變換過程。

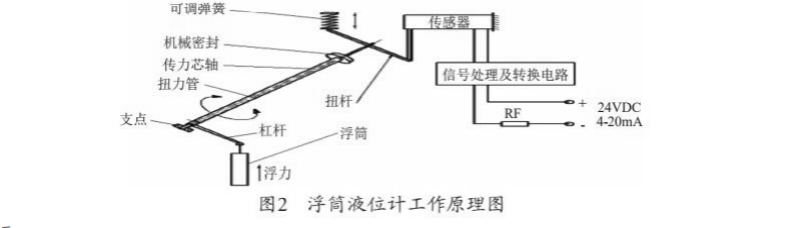

????從浮筒液位計的工作原理(圖2)得知,其正常工作條件 必須在浮子安裝完好的情況下,扭力管組件、杠桿組件對矢 量角變化的傳輸準確,要求浮子位移的變化能正常穩定地反 映到電子線路組組件。

1.1 原因分析尿素裝置高壓合成和解析水解系統介質為尿液、氨水、 甲胺液,尿液的熔點及凝固點為132.7℃,界區浮筒液位計安 裝形式采用側安裝,氣、液相安裝截止閥,閥門開度小或者 卡澀,尿液結晶物堵塞,引發液位計不能反映實際液位的變化。 如圖3所示采用對引壓閥加伴熱管線的措施,防止被測介質在 截止閥處結晶堵塞閥門。2019年4月,是三化肥裝置建成投產階段,裝置運行以來, 解析水解系統運行不穩定,系統的循環、環保排放指標達不到 標準,尤其解析塔、水解塔液位控制 LIC3802A/B、LIC3803A/B、 LIC3805A/B 浮筒液位計出現實際液位有變化,但指示偏高、 偏低或指示不跟蹤的問題,嚴重影響解析水解系統工藝的操 作,雖然經過的液位計測量范圍的標定、截止閥伴熱管線的 安裝、浮筒的定期沖洗等措施,穩定運行周期短,從根本上 沒有解決故障原因。

????高壓系統 LT3203A/B 液位有顯示,但不跟蹤,對浮筒排 放作業過程中,發現液位計浮筒內結晶物沉積硬化,浮筒掛壁物嚴重。采用定期沖洗措施,基本保證了液位計能夠滿足 生產需要。在對 LT3203A/B 浮筒沖洗、截止閥疏通作業完成儀表投 運后,液位計有指示但無變化。在將浮筒扭力管保護腔密封堵頭拆卸檢查,扭力管腔室有尿液結晶物沉積,杠桿組件、 扭力管被結晶物卡澀,無法傳輸液位變化產生的矢量角位移 變化。

???在截止閥疏通、浮筒沖洗后無卡澀,工藝介質密度、工 作溫度、壓力無較大變化,液位計測量范圍參數組態無偏差、 電子組件完好的狀態下,引起測量誤差的原因只有杠桿傳輸 組件因素所致,杠桿組件的扭力管、傳力芯軸正常工作是保 證液位計準確測量的關鍵。1.2 方案實施從SC DLC3000浮筒液(界)位變送器結構(圖4)可知, 液位的變化改變浮筒浮力變化使浮筒產生位移,位移的矢量角變化經過杠桿、扭力管傳輸到傳感器。浮筒掛鉤與杠桿連接, 杠桿轉動軸與扭力管在保護管中與液體的氣相直接相通,保護管腔室的工藝氣通過柔性石墨密封件與傳感器隔離。

2019年4月,是三化肥裝置建成投產階段,裝置運行以來, 解析水解系統運行不穩定,系統的循環、環保排放指標達不到 標準,尤其解析塔、水解塔液位控制 LIC3802A/B、LIC3803A/B、 LIC3805A/B 浮筒液位計出現實際液位有變化,但指示偏高、 偏低或指示不跟蹤的問題,嚴重影響解析水解系統工藝的操 作,雖然經過的液位計測量范圍的標定、截止閥伴熱管線的 安裝、浮筒的定期沖洗等措施,穩定運行周期短,從根本上 沒有解決故障原因。高壓系統 LT3203A/B 液位有顯示,但不跟蹤,對浮筒排 放作業過程中,發現液位計浮筒內結晶物沉積硬化,浮筒掛壁物嚴重。

?????采用定期沖洗措施,基本保證了液位計能夠滿足 生產需要。在對 LT3203A/B 浮筒沖洗、截止閥疏通作業完成儀表投 運后,液位計有指示但無變化。在將浮筒扭力管保護腔密封堵頭拆卸檢查,扭力管腔室有尿液結晶物沉積,杠桿組件、 扭力管被結晶物卡澀,無法傳輸液位變化產生的矢量角位移 變化。

????在截止閥疏通、浮筒沖洗后無卡澀,工藝介質密度、工 作溫度、壓力無較大變化,液位計測量范圍參數組態無偏差、 電子組件完好的狀態下,引起測量誤差的原因只有杠桿傳輸 組件因素所致,杠桿組件的扭力管、傳力芯軸正常工作是保 證液位計準確測量的關鍵。1.2 方案實施從SC DLC3000浮筒液(界)位變送器結構(圖4)可知, 液位的變化改變浮筒浮力變化使浮筒產生位移,位移的矢量角變化經過杠桿、扭力管傳輸到傳感器。

????浮筒掛鉤與杠桿連接, 杠桿轉動軸與扭力管在保護管中與液體的氣相直接相通,保護管腔室的工藝氣通過柔性石墨密封件與傳感器隔離。

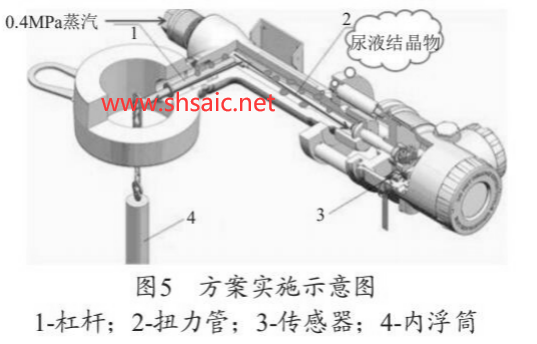

依據杠桿轉動軸與扭力管在保護管中與液體的氣相直接 相通的結構特點,浮筒液位計扭力管保護管具有密封堵頭的 便利條件,在保護管密封堵頭處引用0.4MPa 蒸汽(圖5箭頭 處所示),對扭力管保護腔室進入的工藝氣液介質蒸汽加熱, 防止尿液、甲胺液在杠桿、扭力管產生結晶物。杠桿組件與 傳感器之間采用的柔性石墨密封件具有耐高溫的特點,引用 蒸汽吹掃加熱扭力管保護腔室,并不影響傳感器等電子組件 的正常工作。吹掃蒸汽進入浮筒后肯定會對其指示產生影響,導致其 指示發生變化、偏高。

?????所以在吹掃蒸汽管線上加裝一臺針閥 來控制蒸汽的流量,當閥門打開后吹掃蒸汽的流量是恒定的。 在表不投用的情況下觀察其零點變化,對照后對其零點進行 相應的修正,以實現浮筒更準確地指示(圖6)。

         2 技術改造效果高壓合成、解析水解系統浮筒液位計介質結晶引發液位誤 指示影響尿素產品質量和環保排放指標。通過技術改造,為 公司三化肥裝置后續工段的順利試車創造了條件,同時,提 高了尿素產品質量指標,降低了尿素 Bi(縮二脲)含量控制 指標,降低了對設備腐蝕的潛在危害。LT3203A/B 浮筒液位計的技改成功,對尿素裝置同類型 儀表的維護積累了寶貴經驗,對尿素易結晶的同類型液位計 進行了相同的技術改造,消除三化肥后續生產中同類型儀表 故障的發生。3 結語1)通過對 FISHER DLC3000浮筒液(界)位變送器測量 方法的技術改造,拓展了分析疑難問題的思路,對同類型液位計的檢維修提供了參考和技術依據 ; 2)為黏稠、易結晶介質的液位測量方法推廣運用提供技 術支持。
